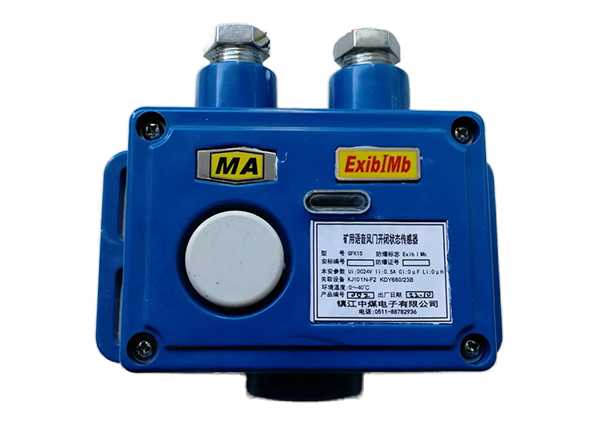

GFK15礦用語音風門開閉狀態傳感器
產品概述:
傳感器采用電磁感應非接觸式測量傳感。當導件與傳感器靠近時開關閉合,電路中有一恒流信號輸出。反之,當導體與傳感器移開時,
開關斷開,電路中恒流消失。同時傳感器還具備RS485數字信號輸出,防護等級IP65,可以通過不同的接線端子連接輸出。傳感器具
備語音播報功能,在風門打開時,傳感器會(huì )通過語音播報來發出報警,當風門關閉時,傳感器停止語音報警。
技術參數:
1.供電性能
a) 額定工作電壓:DC 18V;
b) 工作電流: ≤ 100mA;
2.輸出信號(兩種信號通過接線端子二選一):a)一路電流型開關量信號:DC 5mA/1mA(對應有風/無風,負載電阻:0~500Ω) ,
誤差: ±0.5mA。b) 一路RS485數字信號:傳輸速率:2400bp s;信號工作電壓峰峰值:3V~ 10V(雙極性);
3.動作值:a) 吸合值:不小于10mm;b) 斷開值:不大于15mm。
4.響應時間:不大于1s。
5.傳輸距離:傳感器到分站和電源箱的傳輸距離為2km(導線截面積為1.5mm2 )。
6.功能:
a)傳感器通過發光二極管亮起和熄滅判斷風門的開閉狀態,“ 閉 ”/“開 ”態 對應的紅色發光二極管的亮起/熄滅。當導體移向感應頭距
離達到或小于吸合值時,風門應為閉合狀態,紅燈亮起;當導體移開感應頭距離達到或大于斷開值時,風門應為斷開狀態,紅燈熄滅。
b)風門打開時,傳感器發出語音報警;風門閉合時,傳感器停止語音報警。
防爆型式:礦用本安型
防爆標志“Ex ib I Mb”
安標編號:MFB230471
